SCHLAUCHPROGRAMM SAND UND KIES

BAGGERDRUCKSCHLAUCH
BAGGERSPIRALSCHLAUCH
BAGGER - HOCHVAKUUMSCHLAUCH
WP - SCHLAUCH mit und ohne Spirale
Sand und Kies



BAGGERDRUCKSCHLAUCH

Für den Einsatz in schwimmenden oder fest verlegten Rohrleitungen. Zur Förderung fein- und grobkörniger Materialien.

Anwendungsgebiet: Nassbaggerei, Sand- und Kiesgewinnung, Wasser-Land-Förderleitung.

Aufbau:

  • hochabriebfeste Seele
  • zug- und druckfeste Spezialgewebeeinlagen
  • UV-, ozon- und witterungsbeständige, abriebfeste Decke
  • innen glatt, aussen glatt


DN
(mm)		 Wandstärke
(mm) 		BD
(bar) 		Vakuum
(bar) 		Biegeradius
ca. (mm)		 max. Länge
(m)
80 10 10 - 800 40
100 15 10 - 1000 40
150 16 10 - 1500 20
200 17 10 - 2000 20
225 17 10 - 2250 10
250 18 10 - 2500 10
300 20 10 - 3000 10
350 21 10 - 3500 5
400 22 10 - 4000 5
500 24 10 - 5000 5

Abgelängte Stücke mit spiralfreien Muffen und/oder Muffenerweiterungen oder anvulkanisierten Flanschen.

Andere Ausführungen und Abmessungen auf Anfrage.

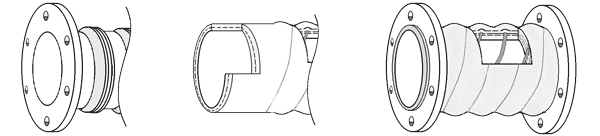

BAGGERSPIRALSCHLAUCH

Für den Einsatz in schwimmenden oder fest verlegten Rohrleitungen. Zur Förderung fein- und grobkörniger Materialien bei hoher Vakuumbeanspruchung.

Anwendungsgebiet: Nassbaggerei, Sand- u. Kiesgewinnung, Saugbagger- und Waschkiesanlagen.

Aufbau:

  • hochabriebfeste Seele
  • zug- und druckfeste Spezialgewebeeinlagen
  • verdecktliegende Federstahldrahtspirale
  • UV-, ozon- und witterungsbeständige, abriebfeste Decke
  • innen glatt, aussen gewellt


DN
(mm)		 Wandstärke
(mm) 		BD
(bar) 		Vakuum
(bar) 		Biegeradius
ca. (mm)		 max. Länge
(m)
100 18 10 0,7 1100 40
150 20 10 0,7 1650 20
200 20 10 0,7 2200 20
225 20 10 0,7 2500 10
250 22 10 0,7 2800 10
275 22 10 0,7 3090 10
300 22 10 0,7 5300 10
350 24 10 0,5 3900 5
400 24 10 0,5 4400 5
500 26 10 0,5 5500 5

Abgelängte Stücke mit spiralfreien Muffen und/oder Muffenerweiterungen oder anvulkanisierten Flanschen.

Auf Kundenwunsch auch Baggerspiralschläuche für reinen Saugeinsatz mit erhöhter Vakuumleistung.

Andere Ausführungen und Abmessungen auf Anfrage.





BAGGER - HOCHVAKUUMSCHLAUCH

Für den Einsatz als Kompensator in Saug- und Druckleitungen. Als Saugrüssel am Saugbagger mit engen Biegeradien. Zur Förderung fein- und grobkörniger Materialien. Auch geeignet für harte Fördereinsätze von trockenen Materialien im Miningbereich.

Aufbau:

  • hochabriebfeste Seele
  • zug- und druckfeste Spezialgewebeeinlagen
  • verdecktliegende Ring
  • UV-, ozon- und witterungsbeständige, abriebfeste Decke
  • innen glatt, aussen hochgewellt


DN
(mm)		 Wandstärke
(mm) 		BD
(bar) 		Vakuum
(bar) 		max. Länge
(m)
200 18 10 0,9 10
250 20 10 0,9 10
300 22 10 0,9 10
400 24 6 0,9 5
500 26 6 0,9 5

Abgelängte Stücke mit anvulkanisierten Flanschen.

Andere Ausführungen und Abmessungen auf Anfrage.





WP - SCHLAUCH mit und ohne Spirale

Für den Einsatz an Wasserpumpen bzw. Waschkiesanlagen. Zur Förderung von Wasser oder Wasser-Sand-Gemischen mit niedrigem Sandanteil im Druck- und Vakuumbereich. Sehr flexibler und kostengünstiger Schlauch mit langer Lebensdauer.

Aufbau:

  • abriebfeste Seele
  • zug- und druckfeste Gewebeeinlagen
  • optional: verdecktliegende Federstahldrahtspirale
  • UV-, ozon- und witterungsbeständige Decke
  • innen glatt, aussen glatt oder gewellt


DN
(mm)		 Wandstärke
(mm) 		BD
(bar) 		Vakuum
(bar) 		Biegeradius
ca. (mm)		 max. Länge
(m)
100 6 10 - 700 40
100* 7 10 0,5 800 40
125 6 10 - 875 30
125* 7 10 0,5 1000 30
150 7 10 - 1050 30
150* 8 10 0,5 1200 30
200 7 10 - 1400 10
200* 8,5 10 0,5 1600 10
250 7 10 - 1750 10
250* 8,5 10 0,5 2000 10

*) Spiralschlauchausführung

Rollenware oder abgelängte Stücke mit Muffen und/oder Muffenerweiterungen oder anvulkanisierten Flanschen.

Andere Ausführungen und Abmessungen auf Anfrage.
